Карта рисков пересмотрена в v3.2. Идея отдельного шлюза на границе вакуум/атмосфера заменена на гелиевый буфер, на её место — риск Fast-Acting Valve. Starship-сценарии деэскалированы: УД больше не коммерческий конкурент Starship, а параллельная инфраструктура.
Карта рисков
| Категория | Риск | Вероятность | Воздействие | Митигация |
|---|---|---|---|---|
| Технологический | Fast-Acting Valve (FAV) на 2 м диаметра не работает на 10 мс | 35–40% | Высокое | Резервный путь на чисто мембранную схему как у SpinLaunch + R&D-программа на масштабирование AEDC-стандарта |
| Технологический | Сверхпроводящая система не масштабируется на 38 км | 25% | Критическое | Поэтапная отработка через демонстратор Фазы 1 (1,5 км); резервный путь — переход на REBCO |
| Технологический | LSM КПД < 70% в импульсном режиме | 20% | Среднее | Запас по бюджету в импульсной энергетике; отработка в Прометее-РФ |
| Технологический | Тепловой режим на 6–8 сек после выхода из He buffer | 30% | Среднее | UHTC-нос (ZrB2-SiC) + PICA-X обтекатель; режим 4,1 МВт/м² штатный для PICA |
| Геологический | Скальный массив Народной неоднороден | 25% | Высокое | 5+ скважин в Фазе 0, готовность к укреплению, альтернатива — Хибины |
| Рыночный | Цислунарная экономика < прогноза (Lunar Gateway / Артемис задержки) | 35% | Высокое | Встроенный заказчик: буксир Зевс + российский SBSP-сегмент с самого старта |
| Рыночный | Российский периметр спроса < 200 пусков/год к 2045 | 25% | Высокое | Смешанные заказчики: ВПК, цислунарное депо, орбитальная заправка, лунная фаза 2 |
| Политический | Смена правительства, freeze программы | 35% | Критическое | Защита через национальный приоритет уровня АЭС / БАМ |
| Политический | Санкции на доступ к НЕ-российским технологиям | 60% | Среднее | Натуральный взнос НИИЭФА + Курчатовский + ВНИИЭФ |
| Регуляторный | ЮНЕСКО блокирует стройку на Народной | 40% | Высокое | Альтернатива: Хибины (Кольский), потеря 600 м высоты |
| Технологический | Квенч сверхпроводящего магнита (LHC: 1 квенч/1000 импульсов) | 5–10% за десятилетие | Критическое | Резистивные шунты с временем срабатывания мс, N+2 резерв секций, жертвенные секции |

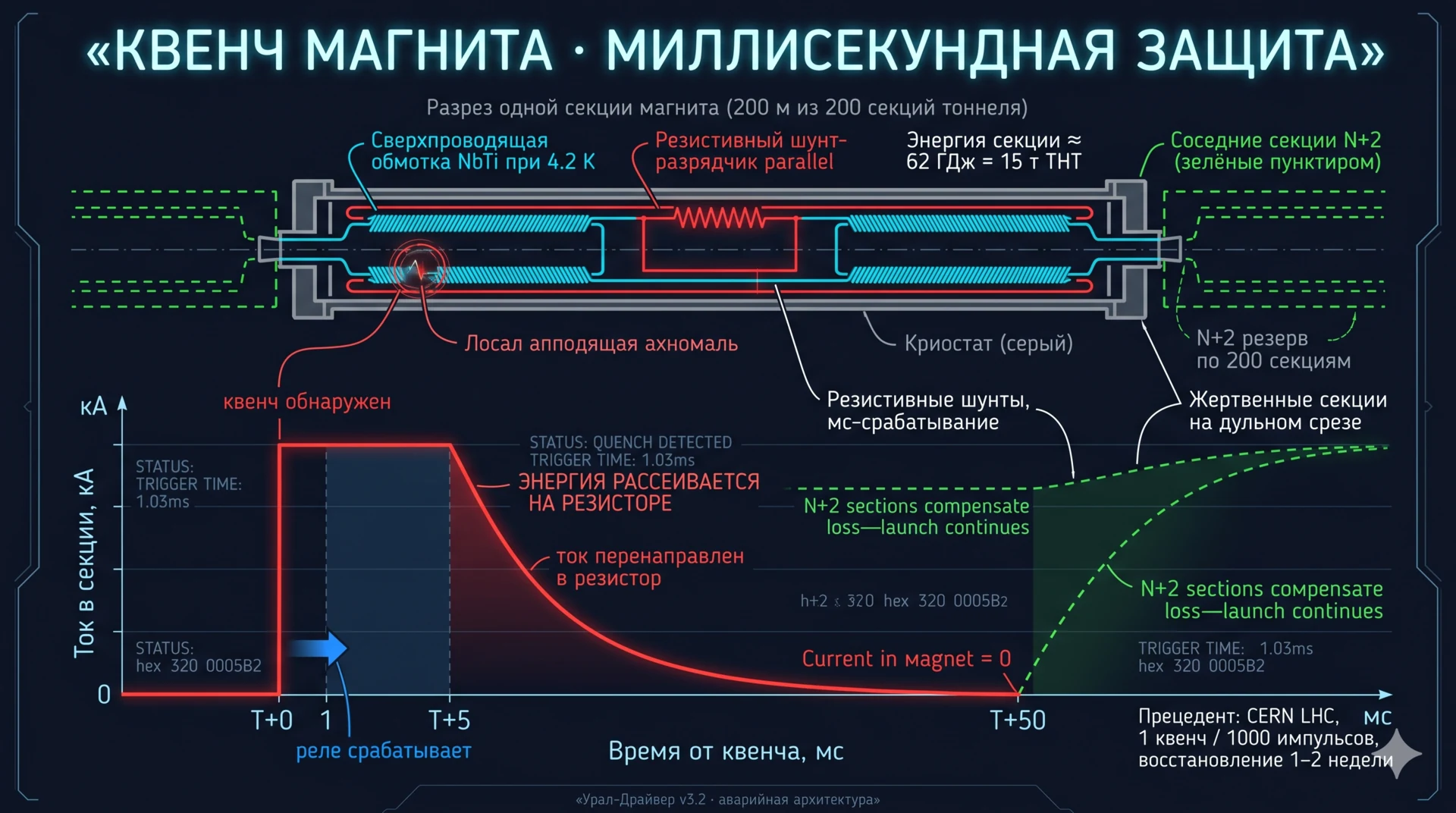

Квенч магнита и аварийные сценарии
Сверхпроводящий магнит при потере сверхпроводимости (квенч) переходит в нормальное состояние за миллисекунды. Запасённая в катушке электромагнитная энергия одной секции (≈62 ГДж на полную трассу, что эквивалентно 15 тоннам ТНТ) должна быть рассеяна так, чтобы не разрушить магнит и тоннель. Опыт CERN LHC: 1 квенч на 1000 импульсов, восстановление 1–2 недели downtime.
Архитектура защиты УД v3.2:
- Резистивные шунты с быстрым срабатыванием. Каждая секция магнита подключена к резистору-разрядчику. При обнаружении квенча (мс) ток перенаправляется в резистор, энергия рассеивается тепловым нагревом. Технология отработана в ИТЭР и ЛАК.
- N+2 резерв по секциям. Тоннель разбит на 200 независимых секций по 200 м. Выход одной не останавливает пуск — система перебалансировки тяги в LSM компенсирует потерю.
- Жертвенные секции в зоне дульного среза. При катастрофическом отказе на финальном километре капсула продолжает движение по инерции — тоннель не разрушается.
- Криогенная развязка. Каждая секция имеет отдельный криостат — тепло от квенча не каскадируется на соседние.
Полный анализ аварийных режимов — в главе 8.4 концепт-документа.
Главные 3 риска v3.2
Риск 1 — Fast-Acting Valve на 2 м диаметре не работает (40%)
В v2 главным риском был отдельный шлюз вакуум/атмосфера высокого энергетического класса. В v3.2 он заменён на гелиевый буфер на выходе, что снимает 90% энергетического риска (с гигаваттного класса до сотен кВт), но появляется новый узкий момент: FAV должен закрывать 2 м диаметра за 10 мс синхронно с пролётом капсулы.
На AEDC Tunnel 9 закрывают 10–20 см сечения штатно. Масштабирование на 2 м — TRL 2–3.
Митигация:
- Отдельная программа стендовых испытаний FAV в ОИВТ Шатура и аналоге AEDC.
- Резервный план: чисто мембранная схема как у SpinLaunch на 2,2 км/с. Расходные кевларовые мембраны достаточно отработаны (TRL 5), но требуют 1 мембрана = 1 пуск, что увеличивает opex.
- При полном провале FAV — переход на cascading shutters по типу советских артиллерийских шлюзов. Удорожание opex и снижение темпа пусков, но не остановка программы.
Риск 2 — Цислунарная экономика задерживается (35%)
В v2 главный рыночный риск был «Starship съест рынок» с Δ-окном до 2035. В v3.2 эта рамка снята: УД и Starship на разных рынках. Но появляется свой риск — цислунарная экономика может не материализоваться к 2045 году.
Триггеры: Артемис-3 откладывается (как уже было — с 2024 на 2027), Lunar Gateway не достраивается из-за бюджета, китайская ILRS буксует на Chang’e 8 / 9.
Митигация:
- Встроенный заказчик с самого старта программы: буксир Зевс (Курчатовский, идёт по федпроекту «Космический атом»), российский SBSP-сегмент (Meta+Overview как референс), ВПК.
- Phased approach: Phase 1 demo делается параллельно с маркетинговой работой. Если к 2033 LOI-портфель < 200 т/год — gate-review с правом не переходить в Phase 2.
- Лунная фаза 2 как стратегический хедж: технология после 2045 находит применение даже если земной цислунарная спрос окажется меньше прогноза.
Риск 3 — Политическая воля на 15-летнем горизонте (35%)
УД v3.2 — это $30 млрд за 15 лет. Все большие космические программы РФ за последние 15 лет (Енисей, Союз-7, лунная) сдвинулись на 5–10 лет именно из-за смены приоритетов и сокращения бюджета.
Митигация:
- Национальный приоритет уровня АЭС или БАМ — это блокирует любое правительство.
- Опционный подход — каждая фаза автономна, можно остановиться без катастрофических потерь.
- Натуральный взнос from Росатом + Курчатовский — компетенции остаются в стране, не уходят с правительством.
- Минобороновская доля в финансировании (военные бюджеты обычно меньше страдают от секвестров).
Что v3.2 убрало из карты рисков v2
Старая карта рисков v2 включала несколько пунктов, которые в v3.2 либо обнулены, либо сильно деэскалированы:
- «Шлюз вакуум/атмосфера TRL 2» (30%) — снят, отдельный высокоэнергетический шлюз заменён на гелиевый буфер последних 2 км ствола.
- «Starship $100/кг к 2032 убивает рынок» (25%) — деэскалирован. УД больше не коммерческий конкурент Starship.
- «Перегрузка 50–100 g неприемлема для коммерческих грузов» — снят. v3.2 — это 8 g на разгоне, пригоден для пилотируемых, открывает 80% рынка обычных кубсатов и спутников при минимальном g-hardening.
- «Скорость 6,5 км/с в плотных слоях атмосферы — тепловой удар» — снят. гелиевый буфер на выходе снижает Mach с 7,3 до 2,5 на выходе, тепловой поток 4,1 МВт/м² штатен для PICA.
Риски Фазы 0,5 (Прометей-РФ)
| Риск | Вероятность | Митигация |
|---|---|---|
| Не закрывается mix-канал | 30% | 5 каналов как избыточная структура (МО + РНФ + Сколково + крауд + натуральный взнос) |
| LSM не достигает 200 м/с | 25% | Запас бюджета ₽50 млн на эксперименты, демонстрация на меньших параметрах |
| ФСБ блокирует международные partnerships | 15% | Vedi-Workspace EU + параллельная российская АНО, civilian-aspects only |
| Утечка ключевых инженеров | 10% | Конкурентная зарплата, PhD-defenses, retention bonus |
| Авария в лаборатории | 5% | Стандартная инженерная безопасность, страховая защита |
Что делает риски управляемыми
- Опционный подход — никогда не вкладываемся вслепую, каждая фаза имеет gate-review с правом сказать «нет».
- Mix-финансирование — диверсификация рисков по 5+ каналам.
- Открытость — публикации, репозиторий, краудфандинг — всё прозрачно. Это повышает доверие государства и снижает политические риски.
- Двухфазная архитектура (Земля → Луна) — лунная фаза 2 как стратегический хедж от провала земного цислунарная спроса.
Полный анализ рисков — в главе 8 концепт-документа, pivot v2 → v3.2 — глава 12.
