Версия v4.3 (15 мая 2026). Шлюз вакуум→атмосфера решён через гелиевый буфер последних 2 км + газо-акустический лабиринт + быстрый затвор. Тоннельная скорость 2,5 км/с. Площадка — Ясный (Оренбург, 51°N). Маршевая ступень — твердотопливный двигатель класса «Тополь» от КТРВ.
Главные системы
Урал-Драйвер v4.3 состоит из 7 главных подсистем:
- Тоннель (45 км трасса в скальном массиве: 40 км разгон + 5 км торможение сабота, заглубление 50 м, вакуумированный, последние 5 км — гелиевый буфер);
- Маглев-подвес (высокотемпературные сверхпроводящие катушки СуперОкс на саботе и в путепроводе, зазор 20–50 мм с активной юстировкой);
- Раздельная архитектура трубы и трека (внешняя стальная вакуум-труба со сильфонами + внутренний маглев-трек из Invar/CFRP сегментов 10 м на пьезо-актюаторах по образцу LIGO);
- Импульсная энергетика (20 ударных турбогенераторов 400 т «Силовых машин», 12 ГВт пик, 70 ГДж буфер);
- Газодинамический шлюз (гелиевый буфер 5 км + майларовые мембраны + азотная завеса 10 МПа за 0,1 с + 150-метровый газо-акустический лабиринт);
- Капсула монолитная (20 т стартовых, 2,2 т ПН, углерод-углеродный нос + абляционная теплозащита отечественной теплозащиты на основе фенола);
- Маршевый твердотопливный РДТТ от КТРВ (класс «Тополь», 12 т топлива, удельный импульс 285 с, Δv 5,3 км/с до орбиты).

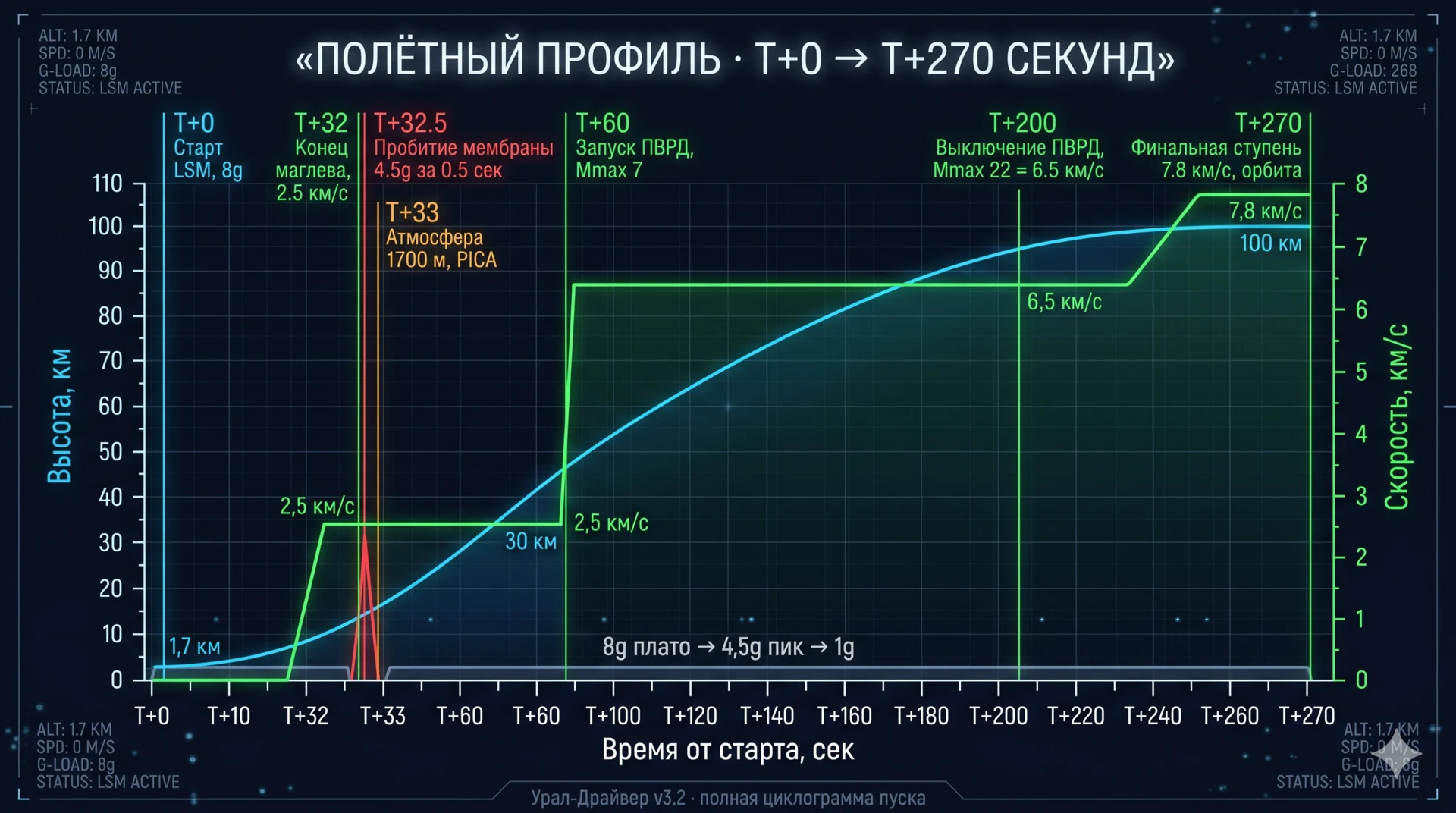

Полётный профиль (циклограмма пуска)
Что происходит с капсулой секунда за секундой:
| Время | Высота / положение | Скорость | Событие | Перегрузка |
|---|---|---|---|---|
| T+0 сек | начало тоннеля, заглубление 50 м | 0 м/с | Старт линейного синхронного двигателя | 8 g по продольной оси |
| T+10 сек | 5 км по тоннелю | 780 м/с | Маглев в штатном режиме, зазор 20–50 мм | 8 g |
| T+20 сек | 19 км по тоннелю | 1560 м/с | Активная юстировка трека пьезо-актюаторами в реальном времени | 8 g |
| T+32 сек | 40 км, начало гелиевого буфера | 2500 м/с (Мах 7,3) | Выход из вакуумированной части | 8 g → 0 |
| T+32,2 сек | 42 км, центр буфера | 2480 м/с | Мах падает с 7,3 до 4,5 | 1–2 g |
| T+32,5 сек | 45 км, дульный срез | 2450 м/с (Мах 2,45) | Прорыв майларовой мембраны, q ÷ 7 | 4,5 g за 0,5 сек |
| T+33 сек | открытая атмосфера, 1900 м н.у.м. | 2400 м/с | T_stag 902 К, углерод-углеродный нос в норме | 1 g |
| T+40 сек | 15 км стратосферы | 2380 м/с | Гелиевый буфер быстро рассеялся, идём в свободном полёте | 0,3 g |
| T+60 сек | 35 км, верхняя стратосфера | 2350 м/с | Запуск маршевого РДТТ «Тополь» | 4–5 g тяги |
| T+200 сек | 80 км, граница мезосферы | 6800 м/с | Работа РДТТ продолжается, плотные слои пройдены | 4–5 g |
| T+270 сек | 100 км, линия Кармана | 7800 м/с | Выключение РДТТ, выход на целевую орбиту | — |
Полная циклограмма — в главе 3 концепт-документа.

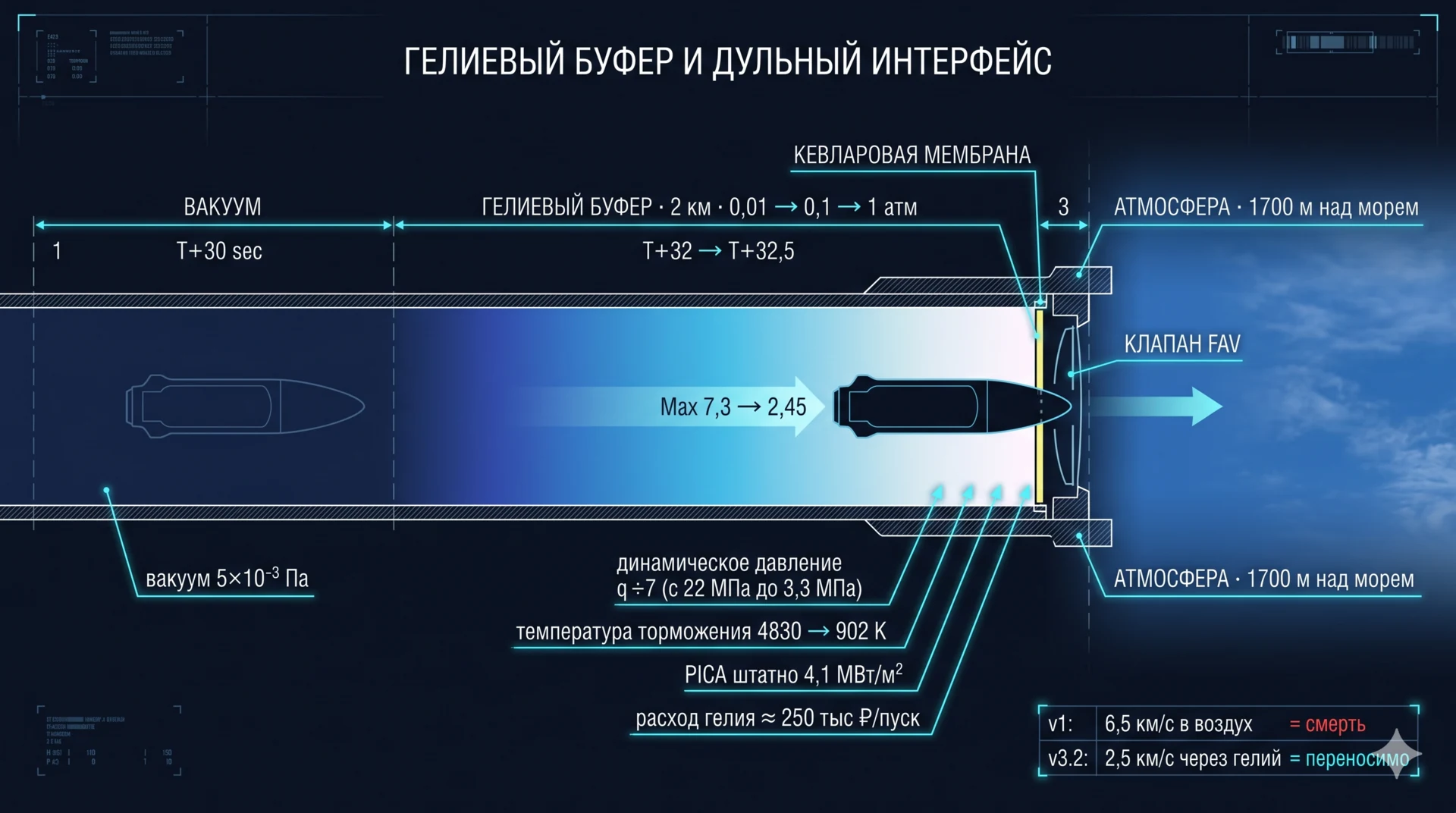

Аэродинамический удар: что происходит в гелиевом буфере и на дульном срезе
Главный технический миф вокруг УД: «капсула при 2,5 км/с разобьётся об атмосферу как о бетонную стену». Реальный профиль перегрузки и динамического давления показывает обратное.
В стволе перегрузка 8 g 32 секунды — режим пригоден для пилотируемых полётов (космонавтов на центрифуге тренируют до 9 g по минуте). На входе в гелиевый буфер перегрузка падает до нуля (нет тяги). Аэродинамический удар при пробитии майларовой мембраны — 4,5 g за 0,5 секунды, не 450 g (это была ошибка v1 с Cd=0,5, реальный Cd острого конуса 0,18). Динамическое давление в гелии в 7 раз ниже атмосферного — гелий тормозит, не разрушает.
1. Тоннель
| Параметр | Значение |
|---|---|
| Длина | 40 км (38 км разгон + 2 км гелиевый буфер) |
| Диаметр | 6 м |
| Глубина залегания | 100–1500 м (горизонтальный + последние 5 км под уклоном 25°) |
| Тип проходки | TBM в скальном массиве |
| Вакуум основной части | $5 \cdot 10^{-3}$ Па (вторичный) |
| гелиевый буфер | 2 км, 0,01 → 0,1 → 1 атм |
| Защита от сейсмики | Линейная компенсация на изгибе через монолит |
Сравнимо с Северомуйским тоннелем БАМ (15,3 км в скальном массиве, 1981–2003) — российская горнопроходка способна на проекты такого масштаба.
2. Маглев-подвес
Сверхпроводящие магниты на саботе и в путепроводе (ВТСП-ленты второго поколения от «СуперОкс»), исключающие трение качения и аэродинамическое. Активная юстировка зазора 20–50 мм пьезо-актюаторами по образцу LIGO.
| Параметр | Значение |
|---|---|
| Магнит на капсуле | NbTi сверхпроводник, BiSCCO интерфейсы |
| Магнит в путепроводе | NbTi постоянного поля + меньшие резонансные |
| Криогенная температура | 4,2 К (LHe) |
| Зазор подвеса | 20–50 мм |
| Перенос полезной нагрузки | До 25 т стартовых (с резервом по геометрии Ø 6 м) |
Технология подтверждена в Японии (поезд Maglev L0, 603 км/ч в 2015 году). Российская группа НИИЭФА имеет опыт с ИТЭР-катушками 9 м диаметром — это больше, чем нужно для УД.
3. линейный электрический двигатель (Линейный синхронный двигатель)
Импульсные катушки в стенках тоннеля создают бегущее магнитное поле.
| Параметр | Значение |
|---|---|
| Тип | Импульсный линейный электрический двигатель с обратной связью |
| Напряжение питания катушек | 50–100 кВ |
| Ток в катушке (peak) | 50–100 кА |
| КПД (целевой) | 75–85% |
| Контроль скорости | Реальное время через обратную связь от капсулы |
| Длина активного разгона | 38 км (32 секунды) |
Главные компетенции — у ВНИИЭФ Саров (импульсная электротехника) и ОИВТ РАН (рельсотрон 6,25 км/с, плазменный поршень).
4. Импульсная энергетика
Один пуск требует ~63 ГДж кинетики (½·20000·2500² = 62,5 ГДж) при КПД 80% — в накопитель загружается ~80 ГДж. Длительность разгона 32 сек, пиковая мощность до 12 ГВт. Источник пика — кинетическая энергия 20 маховичных роторов «Силовых машин», а не электросеть.
| Накопитель | Энергия | Срок разрядки | Технология |
|---|---|---|---|
| Стадия 1 — Подкачка маховиков | 80 ГДж | 3–4 часа | Ириклинская ГРЭС, фоновый ток 10–20 МВт |
| Стадия 2 — Маховичный буфер | 70 ГДж | 32 секунды | 20 ударных турбогенераторов 400 т «Силовых машин», скорость 1500→500 об/мин |
| Стадия 3 — Импульс на катушки | 70 ГДж | < 1 сек | Каскадные инверторы каскадные многоуровневые инверторы, IGCT-ключи на 100 кА |
Главное российское ноу-хау — маховичный буфер 70 ГДж на серийных гидрогенераторных роторах. Импульс 12 ГВт берётся из кинетики стальных болванок, а не из розетки. Единая энергосистема Урала не проседает ни на одну секунду пуска.
5. Гелиевый буфер и газодинамический шлюз
В v4.3 ранний концепт магнитогидродинамического плазменного окна (уровень готовности 2 по факту, Hershcovitch Брукхейвенская национальная лаборатория 1995) снят с архитектуры. На его место — комбинация четырёх отработанных техник:
| Подсистема | Описание | Уровень готовности |
|---|---|---|
| Гелиевый буфер 5 км | Последние 5 км ствола заполнены гелием с градиентом давления 500 Па → 0,1 атм → 1 атм. Мах капсулы падает с 7,3 до 2,45; скоростной напор q ÷ 7 (с 4 до 0,6 МПа); тепловой поток на лбу 4–5 МВт/м² за 5–8 секунд (углерод-углеродный нос в норме). | 8 (газодинамические пушки на лёгком газе лаборатории Сандиа с 1960-х) |
| Майларовые мембраны на градиенте | Расходные плёнки 50–100 мкм на границах давления. Капсула при 2,5 км/с прорывает каждую, материал плазмифицируется. Стоимость одной мембраны — менее $1, годовой расход на 365 пусков — около $1000. | 8 (пузырьковые камеры ОИЯИ Дубна) |
| Азотная завеса 10 МПа за 0,1 секунды | Срабатывает сразу после прохода капсулы. Капсула уже в 250 м от среза, в неё не попадает. Метод лёгкогазовых пушек лаборатории Сандиа. | 6 (масштабирование на 2 м) |
| Газо-акустический лабиринт 150 м | Многокамерный аттенюатор muzzle blast на выходе ствола. Гасит акустический удар с 175 до 158 децибел. В отличие от артиллерийского дульного тормоза, работает с гелиевыми газами без пороховых. | 5 (НИОКР по масштабированию) |
Гелий с рекуперацией 90–95% по схеме ЦЕРН и NIF. Операционные затраты по газу — около $1 миллиона в год при темпе 365 пусков, не $12 миллионов как казалось без рекуперации.
6. Капсула (моноблок)
| Параметр | Значение |
|---|---|
| Размер | 1,6 м диаметр × 9 м длина |
| Стартовая масса | 20 т |
| Из них топливо РДТТ «Тополь» | 12 т |
| Углерод-углеродный нос + теплозащита отечественной теплозащиты на основе фенола | 2 т |
| Корпус, авионика, шасси | 3,8 т |
| Полезная нагрузка | 2,2 т |
| Перегрузка длительная на разгоне | 8 g по продольной оси |
| Перегрузка на дульном срезе | 4,5 g за 0,5 сек |
| Тепловая защита | Углерод-углерод на лбу + отечественной теплозащиты на основе фенола на боках, 4–5 МВт/м² за 5–8 секунд |
| Маршевый двигатель | Твердотопливный класс «Тополь», 12 т топлива, удельный импульс 285 секунд |
Капсула моноблочная — никаких отделяемых ступеней над сопредельной территорией. После доставки полезной нагрузки на орбиту пустая бочка (~3,5 тонны сухой массы) выполняет манёвр сведения с орбиты в район Точки Немо за счёт холодного газа из служебных баков.
7. Маршевый РДТТ от КТРВ
Главное архитектурное обновление v4.2: жидкостный двигатель в капсуле снят как нежизнеспособный (160 дБ акустического удара на дульном срезе — турбонасос смыкается до первой секунды полёта). На замену — серийный твердотопливный РДТТ от Корпорации «Тактическое ракетное вооружение» (КТРВ) и Воткинского завода.
Расчёт. Капсула 20 т со ступенью коэффициент массы топлива 0,4 (8 т сухой + 12 т топлива). Удельный импульс серийного РДТТ класса «Тополь» — 285 секунд. По формуле Циолковского:
Δv = 9,81 · 285 · ln(20/8) = 2795 · 0,916 ≈ 2562 м/с

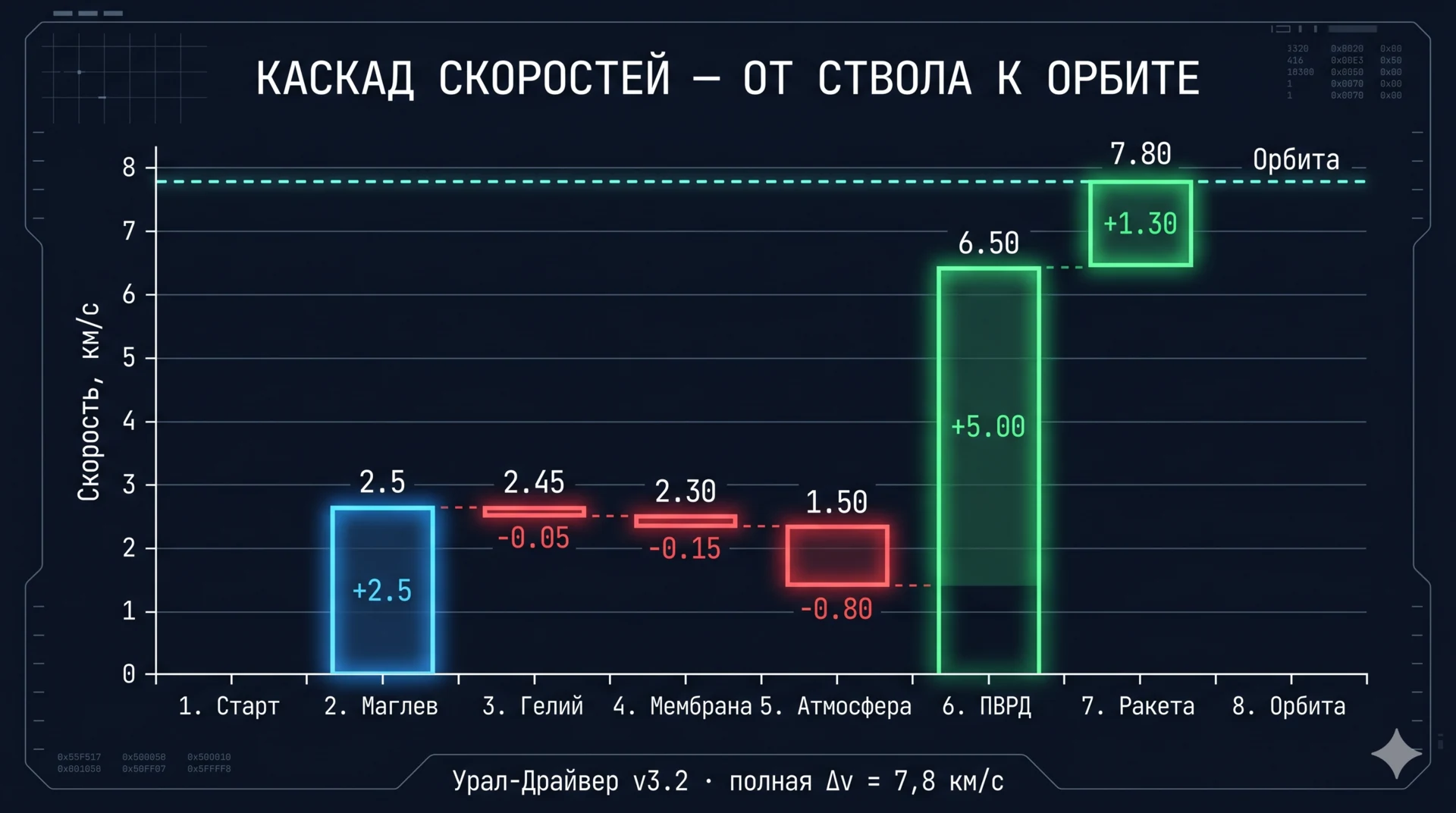

То есть маглев 2,5 км/с + РДТТ 2,56 км/с + гравитационные потери 0,3 км/с = 5,4 км/с активной Δv. Хватает с запасом до орбитальной 7,8 км/с с учётом стартового импульса. Прецеденты: «Тополь» (УГТ 9, серийный с 1985), «Авангард» (HGV, эксплуатация с 2019), «Искандер-М» (серия 2006). Все из той же конструкторской школы.
Ключевой выигрыш — отказ от твердотопливный РДТТ. Воздушно-реактивный гиперзвуковой двигатель давал бы лучший удельный импульс (Isp ~2000), но требовал бы лет 10–15 НИОКР для сертификации на гражданские пуски и не выживал бы акустическую среду маглева. Серийный РДТТ — это твердотельная болванка с известным поведением.
Технологический риск-профиль v4.3
| Подсистема | Уровень готовности | Главный риск |
|---|---|---|
| Тоннель в граните Магнитогорской мегазоны | 9 (БАМ Северомуйский, Готтард 57 км) | Логистика поставки роторов 400 т по железной дороге |
| Маглев на гиперзвуке 2,5 км/с | 7 (Holloman AFB 2019 — Мах 8,6 / 2,8 км/с подтверждён ВВС США) | Адаптивная подвеска на 45 км с активной юстировкой |
| Разделение трубы и трека (Invar/CFRP сегменты + пьезо-актюаторы) | 7 (LIGO 4 км плечи интерферометра с пикометровой точностью) | Глобальная референция на 45 км — цепная через скальные анкеры каждые 1 км |
| Импульсная энергетика (маховики 20×400 т) | 9 (серийный продукт «Силовых машин», аналог Саяно-Шушенской ГЭС) | Синхронизация 20 УТГ до микросекунд (буферные СПИН-кольца малой ёмкости) |
| Гелиевый буфер 5 км с диафрагмами | 8 (газодинамические пушки лаборатории Сандиа с 1960-х) | Поршневой эффект в гелии — решается трубой 2 м с зазором 30 см |
| Газо-акустический лабиринт | 5 | НИОКР по масштабированию на 1,6 м дульный срез |
| Маршевый РДТТ «Тополь» | 9 (серийный с 1985, КТРВ) | Никакого — отработанная технология |
| Дульный сабо-контейнер для коммерческой полезной нагрузки | 5 | Главный bottleneck v4.3 — НИОКР на вакуумную виброразвязку для оптики/РСА-антенн |
Главное узкое место v4.3 — дульный сабо-контейнер (уровень готовности 5). Для залитой компаундом электроники, цельных болванок, льда и топлива стандартная капсула справится без сабо. Для коммерческих кубсатов «с полки» нужен переходной модуль с вакуумной изоляцией звука и магнитореологическими демпферами.
Полное техническое описание — в главе 3 концепт-документа, история изменений v3.2 → v4.0 → v4.3 — в журнале изменений.
